新型「Peraso EVK-PRM2146X-D」のご紹介—長距離の屋外接続向けに高度な機能を満載した、USB 3.0から60GHzまでの完全なソリューションです。このオールインワンキットには、PRM2146X-Dワイヤレスモジュール、PER6145アダプタボード、および過酷な環境下でも最適なパフォーマンスを発揮するための高効率ヒートシンクが含まれています。
EVK-PRM2146X-D Peraso社製
卓越した速度と信頼性を実現するよう設計されたPeraso EVK-PRM2146X-Dは、過酷な屋外環境における高度なワイヤレスアプリケーション向けの究極のソリューションです。
この評価キットには、使い始めるために必要なものがすべて含まれています：
- PRM2146X-D ワイヤレスモジュール
- USBインターフェースおよび5V DC電源ジャックを備えたPER6145アダプタボード
- 最適な冷却を実現するファン付きヒートシンク
- 5V電源アダプター
- USB-A - micro-USBケーブル
- 柔軟な設置が可能な三脚
PRM2146X-D Peraso製
PRM2146X-Dは、IEEE 802.11ad規格に対応し、長距離・屋外用途向けの高度な機能を備えた、完全なワイヤレスアダプタモジュールです。このモジュールは、ベースバンドプロセッサと高出力のミリ波ビームフォーミングトランシーバRFICを内蔵した、Peraso社製のX720 IEEE 802.11ad 60 GHzフェーズドアレイチップセットを採用しています。 本モジュールは、データおよび制御用に USB 3.0 インターフェースを採用しています。
アプリケーション
- ミリ波（mmWave）方式のポイント・ツー・ポイント型スモールセル・バックホール回線
- PtMP固定無線アクセス
- 高性能な60 GHz対応アクセスポイントおよびクライアント
- パラボラアンテナの有無にかかわらず使用可能です
主な特徴
- 免許不要の57～71 GHz帯で動作する
- フルチャンネルおよびハーフチャンネルのサポート
- MCS 1（BPSK）からMCS 12（16QAM）までの対応
- MAC、PHY、無線、アンテナを完全に統合
- IEEE 802.11ad MACおよびPHYの準拠
- 自動校正
- 動的指向性ビームフォーミング
- AES 128ビットデータ暗号化
- 自動校正
- WPA2 および WPA3 認証
- 1PPS同期のサポート
- A-MSDU、A-MPDUのデータ集約
- 長距離PtPリンクを確立するためのPerasoの指向性ビームスキャンおよび接続技術「
（DBSC）」 - USB 3.0 データおよび制御インターフェース
- 統合型電源管理
- 基板一体型8素子デュアル偏波アンテナアレイ（H/V）
- -70 dBm（MCS4時の受信感度）
- 最大データ転送速度 3Gbps
- 8素子のアクティブ
で38 dBmのEIRP（パラボラ反射板を使用することで、より高い利得が得られる） - システム全体の直流電力
送信：8.1 – 11.75 W (QPSK)
受信：4.9 W (QPSK) - -40°C～85°Cでの動作
- 5V単一電源入力
- 35mm×50mmのコンパクトな形状

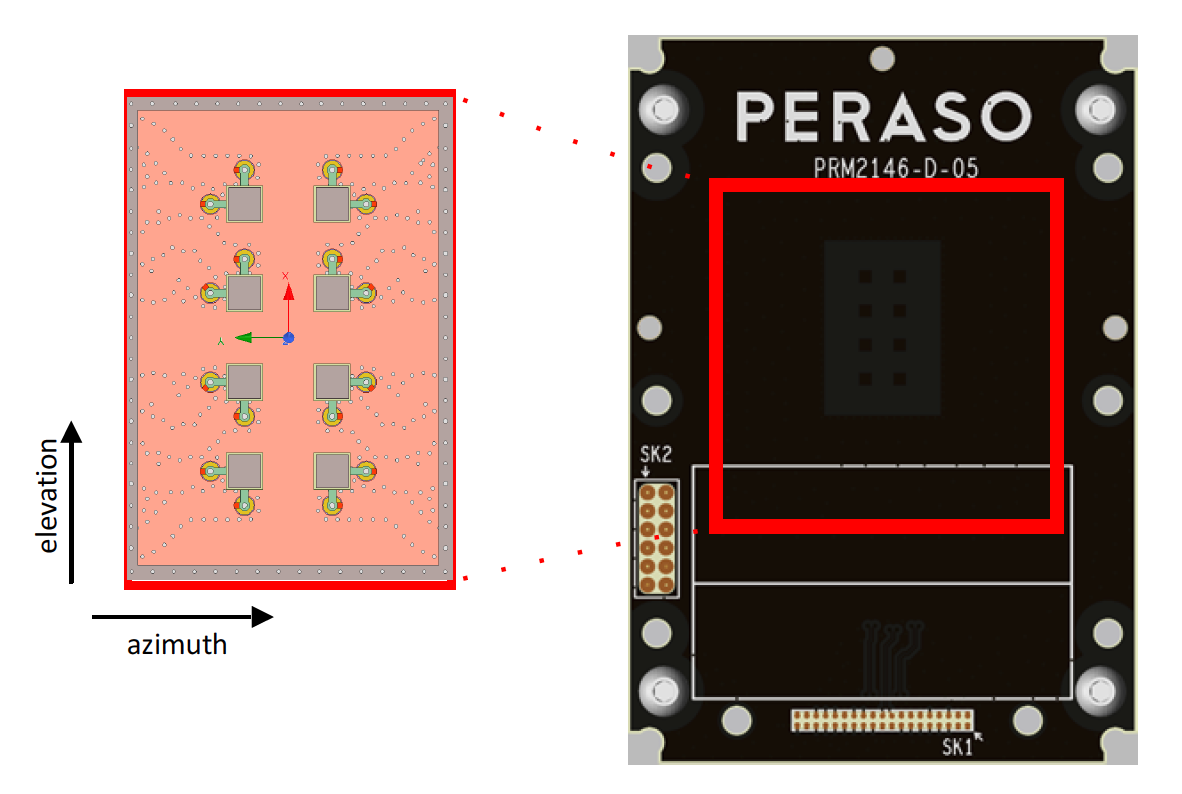

アンテナ
PRM2146X-Dは、8素子のフェーズドアレイアンテナを内蔵しており、パラボラ反射板の有無にかかわらず使用可能です。このアンテナは、水平偏波と垂直偏波の両方に対応しています。アンテナはPCBに集積されており、57～71 GHzのIEEE 802.11ad帯域全体にわたって均一な性能を発揮します。

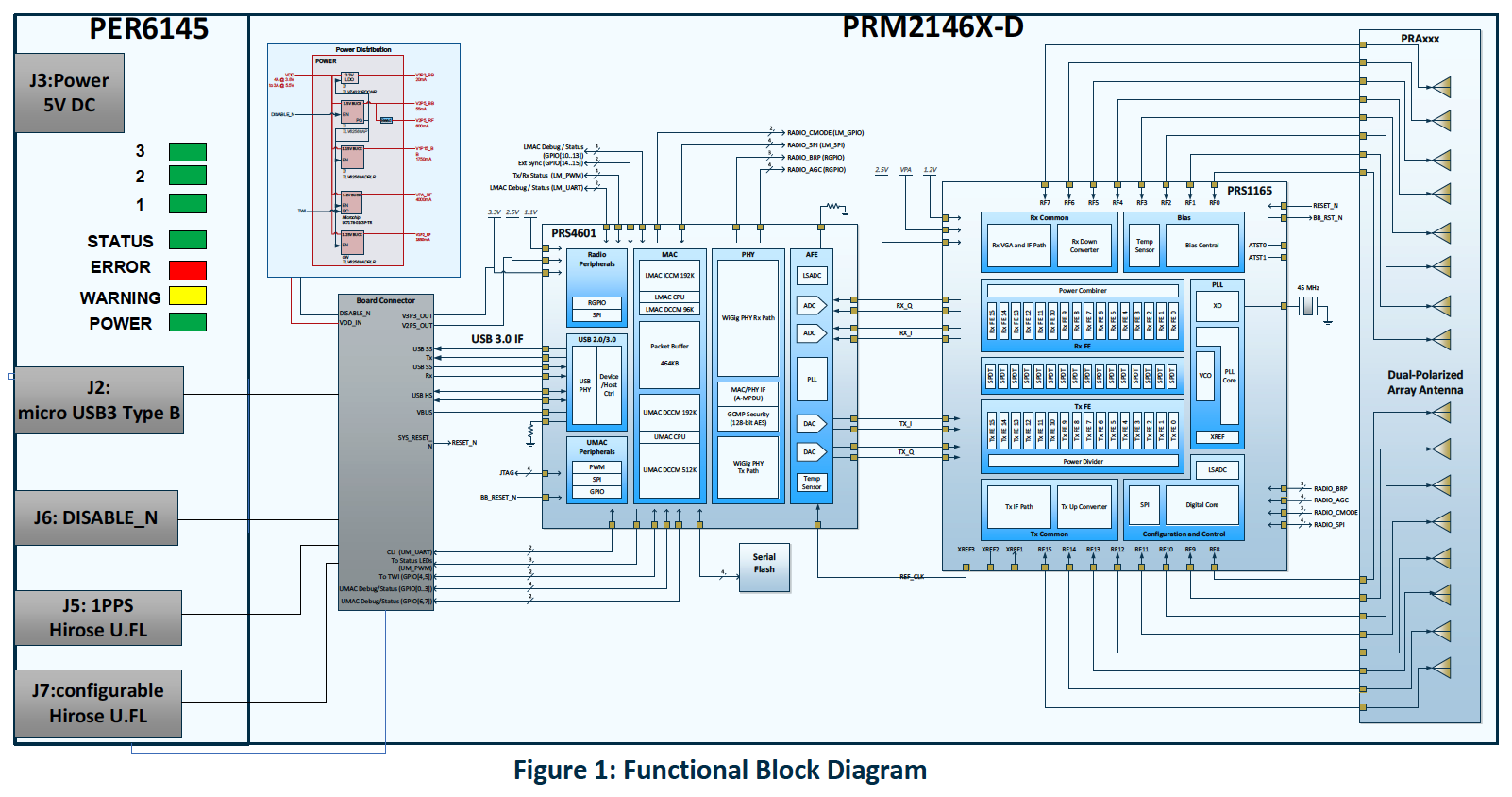

ブロック図
EVK-PRM2146X-D へのインターフェースは、マイクロ USB Type-B コネクタを介して行われます。この接続は、PRM2146X-D モジュールのテストおよび評価を容易にするため、PER6145 アダプタボードを介して提供されています。電源は 2.5 mm 電源ジャックから供給されます。USB データ信号は、マイクロ USB 3.0 Type-B コネクタを介して接続されます。
