Entdecken Entdecken Siedas fortschrittliche RF-Verbindungsportfolio von Samtec, das für außergewöhnliche Signalintegrität, Hochfrequenzleistung und kompakte Systemintegration ausgelegt ist – ideal für anspruchsvolle Branchen wie Luft- und Raumfahrt, Verteidigung, Kommunikation und Hochleistungsrechner.
Von Miniatursteckverbindern mit hoher Packungsdichte bis hin zu äußerst stabilen Mikrowellenkabelkonfektionen – jede Lösung wurde speziell entwickelt, um den Herausforderungen des modernen HF-Designs gerecht zu werden. Ob es um präzise Test- und Messanwendungen geht, um die Unterstützung der drahtlosen Infrastruktur der nächsten Generation oder um die Optimierung digitaler Hochgeschwindigkeitssysteme – die Technologien von Samtec bieten die Konsistenz und Zuverlässigkeit, die für geschäftskritische Anwendungen erforderlich sind.
Entwickeln Sie eine maßgeschneiderte HF-Lösung?

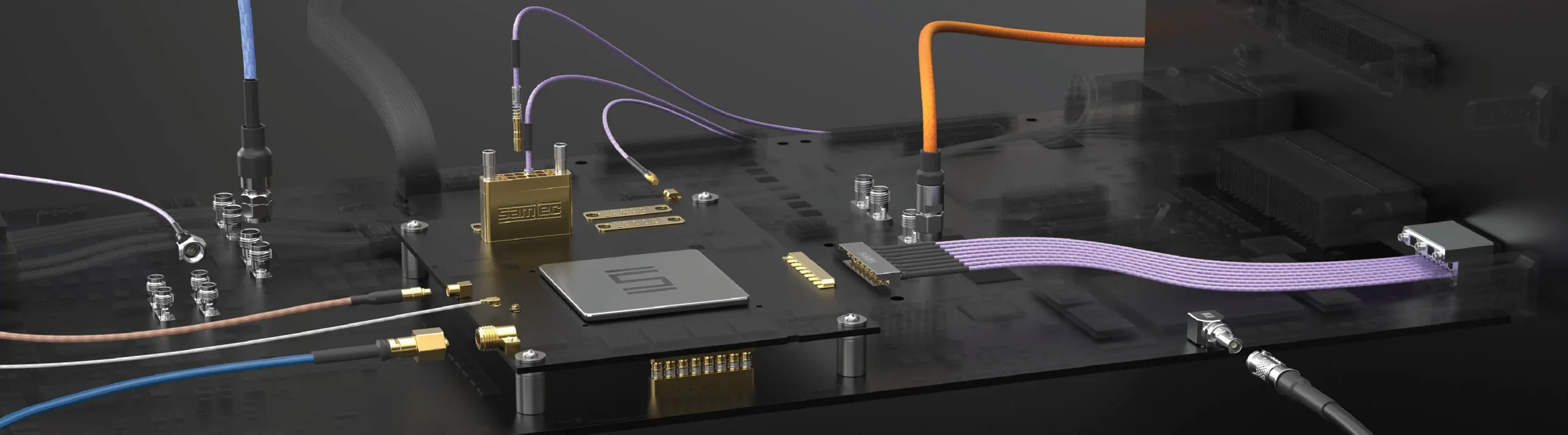

Präzisions-HF-Lösungen von Samtec
Nitrowave® phasen- und amplitudenstabile Mikrowellenkabel
- Frequenzbereich: Gleichstrom bis 130 GHz
- Dynamic Performance Layer (DPL) für verbesserte Phasenstabilität
- Verlustarmes Koaxialdesign für eine verbesserte Signalintegrität
- Erhältlich in verschiedenen Kabelgrößen (LL032–LL130)

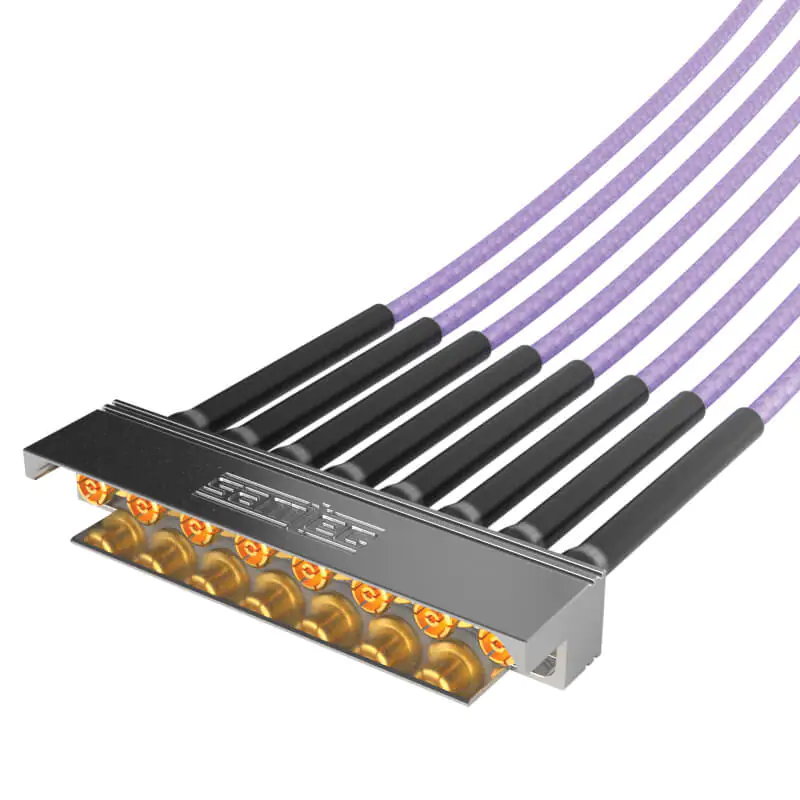

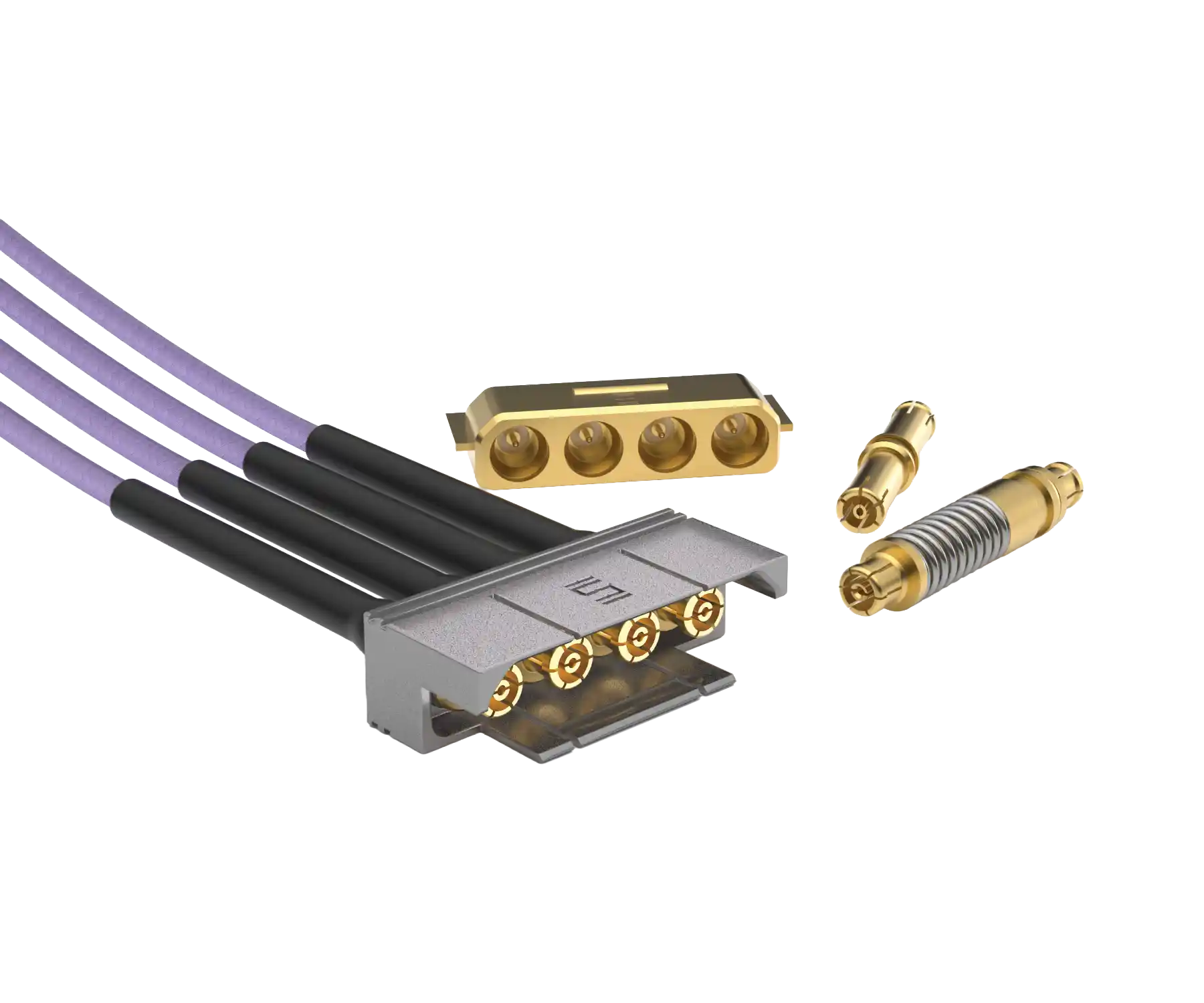

Magnum RF® SMPM-Baugruppen mit hoher Dichte und mehreren Anschlüssen
- Arbeitet modenfrei bis zu 65 GHz
- Gekoppelte SMPM-Steckverbinder für Konfigurationen mit mehreren Anschlüssen
- Platzsparende Konstruktion für eine verbesserte Luftzirkulation und ein geringeres Gewicht
- Optionale Verschraubung für zusätzlichen Halt
Präzisions-HF-Reihenadapter
- SMPM-Adapter ermöglichen axiale und radiale Versätze in Blindsteckverbindungen mit hoher Dichte.
- Gerade Ausrichtung, 50 Ohm Impedanz
- Optionen: Stecker-zu-Stecker, Buchse-zu-Buchse oder Stecker-zu-Buchse

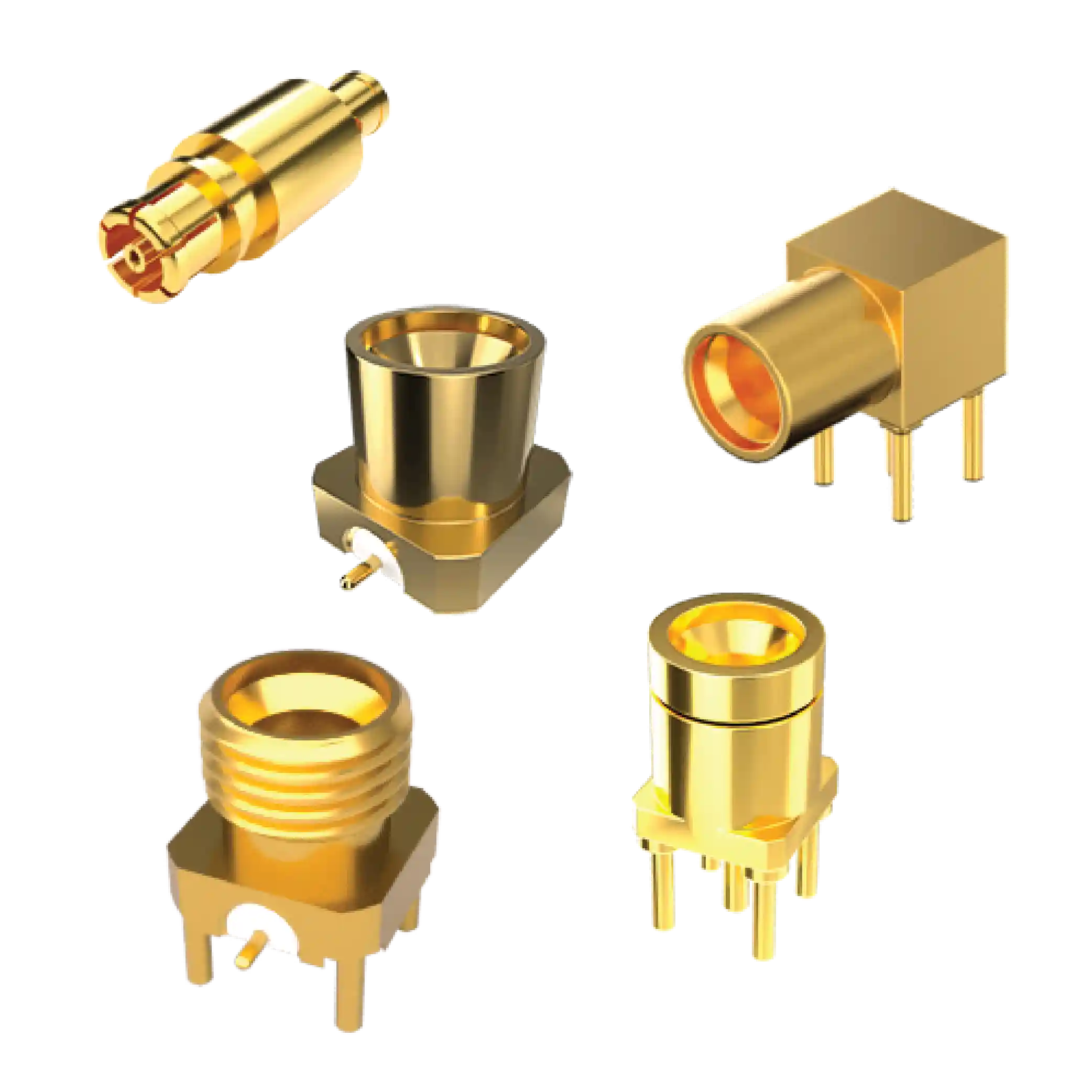

SMPM-Miniatur-Steckverbinder
Merkmale: Miniatur-Steckverbinder; 30 % kleiner als SMP-Bullet-Adapter für Blindsteckverbindungen zwischen Leiterplatten.
- Frequenzbereich: Gleichstrom bis 65 GHz
- 30 % kleiner als herkömmliche SMP-Stecker
- Steckadapter für blinde Board-to-Board-Verbindungen
- Erhältlich in gerader, rechtwinkliger und kantseitiger Ausführung
- Einstellbare Haltekräfte (Vollarretierung, glatte Bohrung, Fanghandschuh)

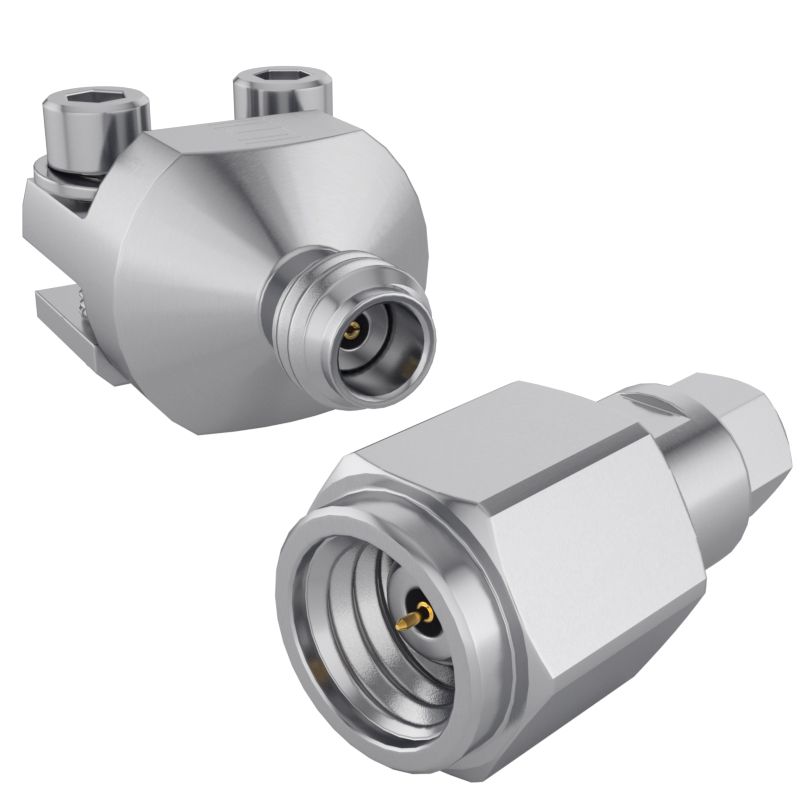

Compression Edge-Anschlussstecker
Compression-Edge-Launch-Steckverbinder (auch als lötfreie Edge-Launch-Steckverbinder bekannt) sind Hochfrequenz-HF-/Koaxialsteckverbinder, die ohne Löten an der Kante einer Leiterplatte befestigt werden. Sie finden breite Anwendung bei Tests im Bereich der Hochgeschwindigkeits-Digitaltechnik, der HF-Technik und der Millimeterwellen.
- Frequenzbereich bis zu 67 GHz (je nach Baureihe)
- Ideal für Testplatinen und Evaluierungsplattformen
- Erhältlich mit Schnittstellen von 1,85 mm, 2,40 mm und 2,92 mm
- Lötfreie Bauweise für einfache Installation und Austausch
HF-Millimeterwellen-Kabelbaugruppe
- Frequenzbereich bis zu 67 GHz (abhängig vom Stecker)
- Unterstützt verschiedene Steckverbinderschnittstellen, darunter SMPM, SMP, SMA und weitere
- Kleinster Biegeradius: mindestens 8,9 mm
- Verlustarme Leistung dank 23-AWG-Kabelkonstruktion

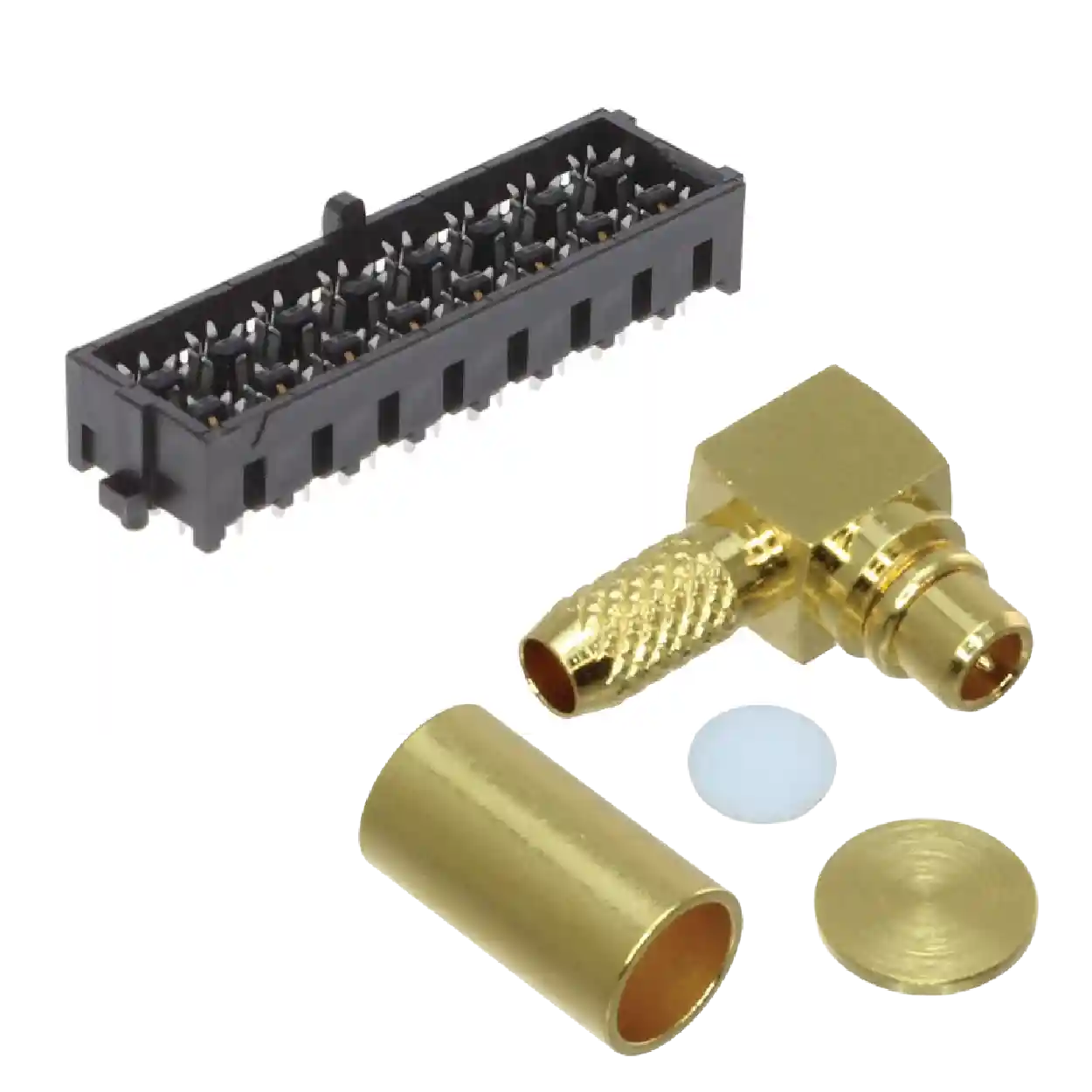

HF-Koaxialstecker
- DC bis über 40 GHz (anwendungsabhängig)
- 50 Ω Präzision mit niedrigem VSWR und geringer Einfügungsdämpfung
- 1,85 mm, 2,40 mm, 2,92 mm, BNC, HD-BNC, MCX, MMCX, SMA, SMB, SMP, SMPM, TNC sowie kundenspezifische Lösungen mit hoher Anschlussdichte
- Hohe Lebensdauer bei wiederholten Steckvorgängen mit sicheren, reproduzierbaren Verbindungen
