HUBER+SUHNERLa amplia gama de conjuntos de cables de prueba flexibles y resistentes de [nombre de la empresa] ofrece una durabilidad mecánica y un rendimiento eléctrico excepcionales, lo que garantiza una transmisión de señal constante y fiable en una amplia variedad de entornos de prueba. Diseñados para ofrecer precisión y repetibilidad, estos conjuntos permiten realizar mediciones precisas incluso en las aplicaciones más exigentes.
HUBER+SUHNER Los cables de prueba son ideales para pruebas de banco, pruebas de producción de RF, caracterización de módulos de RF, pruebas digitales de alta velocidad (HSDT) y aplicaciones de equipos de prueba automatizados (ATE), en las que la integridad de la señal y la fiabilidad de la medición son fundamentales.

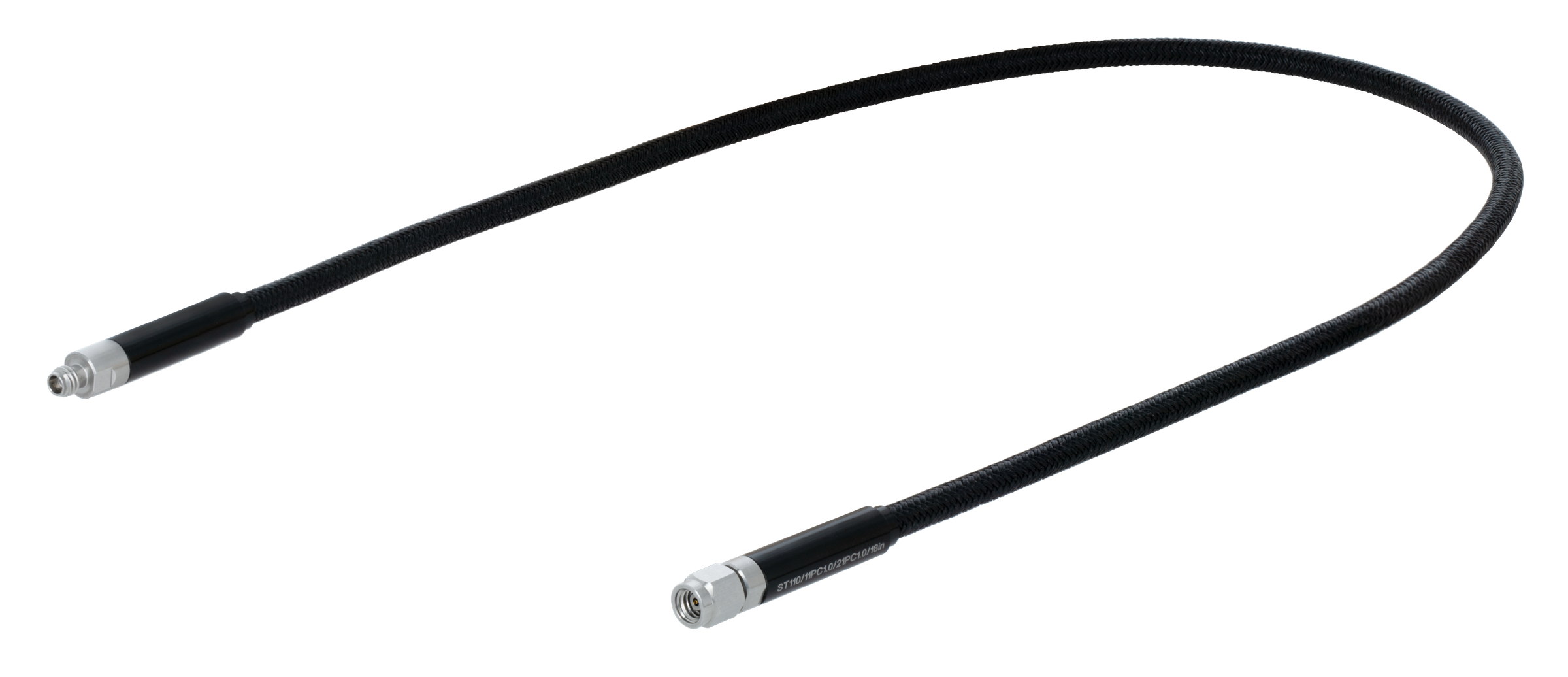

SUCOTEST™ 110 y 145
Los conjuntos de cables de prueba flexibles y blindados Sucotest 110 y 145 están diseñados para aplicaciones exigentes de alta frecuencia, y ofrecen flexibilidad y durabilidad para realizar mediciones precisas de hasta 145 GHz. Estos cables destacan por mantener una excelente pérdida de retorno, estabilidad de fase y estabilidad de amplitud incluso cuando se someten a flexión, lo que los hace ideales para configuraciones de prueba modulares y de alta densidad.
SUCOTEST™ 110
Alta precisión, durabilidad y eficacia para aplicaciones de ensayo modulares y de alta densidad. Conjuntos de cables de ensayo de microondas fiables que garantizan mediciones consistentes y repetibles. Rendimiento eléctrico fiable hasta 110 GHz.
SUCOTEST™ 145
Conjuntos de microondas reforzados, con fase y amplitud estables, adecuados para aplicaciones de ensayo y medición de hasta 145 GHz. Los cables ofrecen una larga vida útil y están disponibles en conjuntos con fase adaptada.
SUCOTEST™ 110 | SUCOTEST™ 145 | |
|---|---|---|
Conectores
| 1,0 mm (macho/hembra) | 0,8 mm (macho/hembra) |
Velocidad de propagación (%) | 70 | 76 |
Pérdida de retorno (dB) | Típ. 19,0 Mín. 14,7 | Típica: 16,0 Mín.: 14,0 |
Pérdida de inserción (dB/m) | Típ. 19,8 | Típ. 26,9 |
Estabilidad de la amplitud frente a la flexión (dB) | Típico: ± 0,15 Máx.: ± 0,2 | Típico: ± 0,20 Máx.: ± 0,25 |
Estabilidad de fase frente a flexión (°) | Típico: ± 10 Máx.: ± 20 | Típ. ± 20 Máx. ± 25 |
Ciclos flexibles | Aprox. 15 000 | Tipo 300 |
Coincidencia del retardo de tiempo absoluto | ± 1 ps | ± 1 ps |
Rendimiento en frecuencia
Ofrece un rendimiento eléctrico fiable hasta los 145 GHz.
Estabilidad de la medición
Mantiene una excelente estabilidad de amplitud y fase durante la flexión.
Integridad de la señal
Ofrece una pérdida de retorno superior para obtener mediciones precisas.
Construcción robusta
Resiste la compresión, el par de torsión y entornos de ensayo exigentes.
Coincidencia de precisión
Disponible con una precisión de retardo temporal absoluto de ±1,0 ps.
Opciones flexibles
Disponible en varias longitudes y configuraciones de conectores.
Disponibilidad inmediata
Conjuntos en stock disponibles para su uso inmediato.
